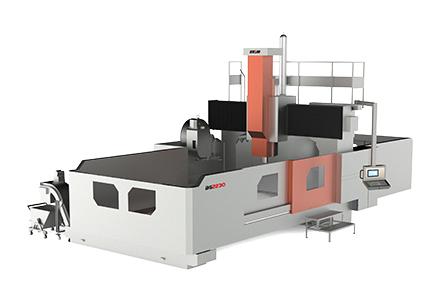

BG系列龍門加工中心
產品介紹:

BG系列龍門加工中心采用工作臺移動、橫梁固定式龍門框架結構,一次裝夾可滿足粗、半精及精加工要求,能完成銑、鉆、攻、鏜、鉸等多種工序。

產品特點:

1.  底座、工作臺、立柱、橫梁、滑座、機頭等主要基礎件采用HT300鑄鐵,箱體式結構,緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能;基礎件采用樹脂砂造型并經過充分的時效處理,為機床長期使用性能的穩定性提供了保障。

2.  X、Y向導軌均為進口重載線軌,具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性;

3.  機頭左右兩側各有一個平衡氣缸,通過氣液轉換裝置實現自動同步平衡,無需外接動力源,保證主軸箱運動順暢、穩定;Z向驅動電機具有失電制動裝置;

4.  X、Y、Z三個方向進給采用高剛性的雙螺母預壓C3級大導程滾珠絲杠,進給速度高;

5.  采用臺灣專業廠家生產的高速、高精度、高剛性重載主軸單元,軸向和徑向承載能力強,最高轉速可達6000rpm;

6.  主軸采用浮動式打刀,在主軸打刀時可有效卸荷對內部軸承的沖擊并迅速用中心高壓氣體對主軸內錐進行清潔,保證主軸及刀具的精度和壽命;

7.  X、Y、Z三個方向導軌、絲杠都采用防護裝置,保證絲杠及導軌的清潔,確保機床的傳動及運動精度和壽命;

8.  采用可靠的集中自動潤滑裝置,定時、定量對機床各潤滑點自動間歇式潤滑,可依據工作狀況調節潤滑時間;

9.  機床操作系統采用人體工程學原理,操作箱獨立設計,可自身旋轉。


適用行業:

適用于汽車、模具、重機、機床、印刷、輕紡等行業。



技術規格:

機型

單位

BG1825

BG1830

BG2225

BG2230

BG2840

GB2860

工作臺左右行程(X)

   mm

2500

3000

2500

3000

4000

6000

主軸箱前后行程(Y)

mm

1800

1800

2200

2200

2800

2800

主軸箱上下行程(Z)

mm

1000

1000

1000

1000

1000

1000

主軸端面至工作臺距離

mm

250-1250

250-1250

250-1250

250-1250

250-1250

250-1250

龍門通過高度

mm

1250

1250

1250

1250

1250

1250

兩立柱間寬度

mm

1800

1800

2200

2200

2800

2800

工作臺面積(長×寬)

mm

2500×1600

3000×1600

2500×1800

3000×1800

4000×2100

6000×2100

T型槽(數目-尺寸×間距)

mm

9×22×180

9×22×180

9×22×180

9×22×180

9×28×220

9×28×220

工作臺最大承重

kg

7000

8000

8000

9000

18000

18000

主軸最高轉速

rpm

6000

6000

6000

6000

6000

6000

主軸錐孔

No.

BT50

BT50

BT50

BT50

BT50

BT50

主軸直徑

mm

φ190

φ190

φ190

φ190

φ190

φ190

拉釘規格



MAS-P50T-I

MAS-P50T-I

MAS-P50T-I

MAS-P50T-I

MAS-P50T-I

MAS-P50T-I

拉刀力

kN

18

18

18

18

18

18

主電機功率

kW

15/18.5

15/18.5

22/26

22/26

22/26

22/26

切削速度

mm/min

1-8000

1-8000

1-8000

1-8000

1-8000

1-8000

快速移動速度(X/Y/Z)

m/min

12/12/10

12/12/10

12/12/10

12/12/10

12/12/10

10/12/10

定位精度(X/Y/Z)全長

mm

0.02/0.015/0.010

0.025/0.015/0.010

0.025/0.015/0.010

0.025/0.015/0.010

0.030/0.020/0.010

0.04/0.020/0.010

重復定位精度(X/Y/Z)全長

mm

0.015/0.010/0.008

0.02/0.010/0.008

0.02/0.010/0.008

0.02/0.010/0.008

0.020/0.014/0.008

0.025/0.014/0.008

加工零件尺寸精度



IT6-IT7

IT6-IT7

IT6-IT7

IT6-IT7

IT6-IT7

IT6-IT7

加工零件表面粗糙度



Ra1.6

Ra1.6

Ra1.6

Ra1.6

Ra1.6

Ra1.6

刀位數



24

24

24

24

24

24

最大刀具直徑(滿刀/空刀)

mm

110/200

110/200

110/200

110/200

110/200

110/200

最大刀具長度

mm

350

350

350

350

350

350

最大刀具重量

kg

15

15

15

15

15

15

所需氣壓

MPa

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

機床重量

kg

24500

27500

28000

34000

43000

50000

占地面積(長×寬)

mm

7200×4900

7200×4900

7200×5300

8200×5300

10500×6150

15600×6150

機床高度

mm

5000

5000

5000

5000

5500

5500

機床電氣總容量

kVA

55

55

65

65

65

65
