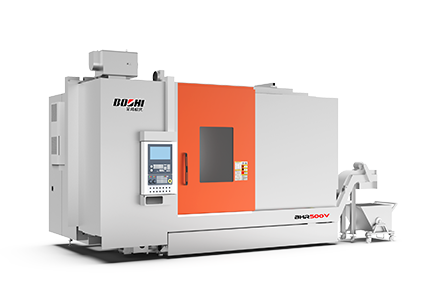

BHR500V
產品介紹:
BHR500V臥式車銑復合加工中心采用臥式對列雙主軸布局,上刀架為回轉B軸,下刀架(選配)為臥式伺服刀架,具有4軸(選配5軸)聯動功能、車銑復合、高速高精度等特點。
設備用于對復雜軸類零件等精密車、銑復合加工,廣泛應用于船舶、汽車、模具等制造業,特別適合能源、油氣、擠出機螺桿、塑料機械、曲軸及通用加工領域,為用戶提供客戶化的加工方案。
產品特點:
1.通過有限元分析設計,保證整機結構緊湊、剛性高;
2.C1/C2/B軸均采用內裝直驅電機,具有精度高、響應快等特點;
3.采用正交設計結構,最大化Y軸加工范圍;
技術規格:
項目 |
單位 |
規格參數 |
|
加工范圍 |
床身上的回轉直徑 |
mm |
φ600 |
最大加工直徑(上刀塔) |
mm |
φ500 |
|
最大加工長度 |
mm |
1000 |
|
行程 |
X1軸 |
mm |
535 |
X2軸 |
mm |
220(選配) |
|
Z1軸 |
mm |
1100 |
|
Z2軸 |
mm |
1050(選配) |
|
W軸(第2主軸或選配尾座) |
mm |
1100 |
|
Y軸(上刀塔) |
mm |
230(±115) |
|
B軸 |
deg |
-30°— +210° |
|
C軸 |
deg |
旋轉軸 |
|
進給 |
快速進給速度X1 Z1Y軸 |
m/min |
48 |
W軸 |
m/min |
32 |
|
B軸 |
r/min |
40 |
|
C軸 |
r/min |
80 |
|
第1主軸 第2主軸 |
卡盤尺寸 |
inch |
8 |
轉速 |
r/min |
max 4500 |
|
主軸鼻端 |
- |
A2-6 |
|
上刀塔 |
刀具形式 |
|
HSK-T63 |
銑主軸轉速 |
r/min |
max 12000 |
|
中心出水壓力 |
MPa |
2.4 |
|
刀庫 |
刀柄形式 |
|
HSK-A63 |
刀具收納把數 |
把 |
24 |
|
最大刀具重量 |
Kg |
8 |
|
最大刀具長度 |
mm |
300 |
|
NC裝置 |
SIEMENS 828D |
|
828D |
機床總重 |
|
Kg |
13500 |
