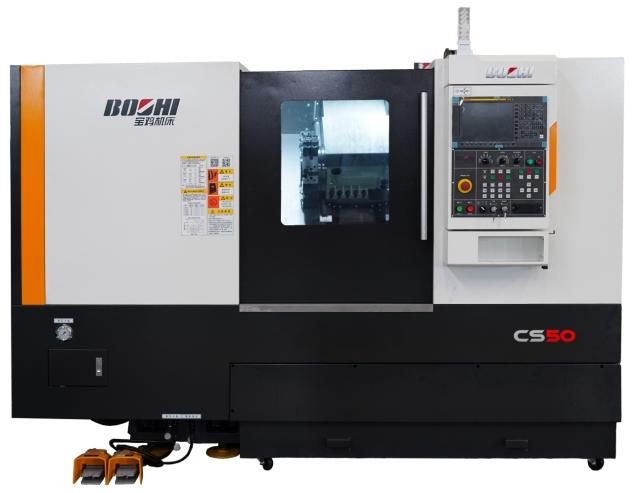

CS50
觀看視頻
產品介紹：

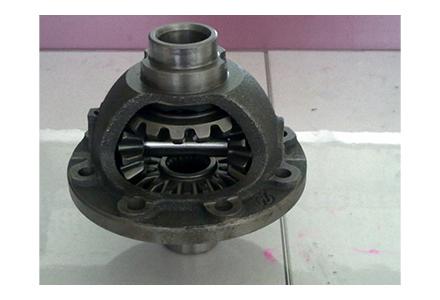

CS50差速器數控車床是一款針對汽車行業差速器加工的專用數控機床，配備B軸功能，可以三軸聯動，實現專用鵝頸刀具自動進刀，進行差速器殼內球面、內階面的加工。
產品特點：
1）采用高強度鑄鐵整體斜床身，強度高吸震性好；多次時效處理，有效抑制了加工過程中切削力導致的變形和應力；
2）主軸組件采用精密角接觸推力球軸承與雙列圓柱滾子軸承組合排列、動平衡校正，可保持主軸高精度及剛性；主軸箱總成通過跑合測試，調整主軸軸承預緊，監測主軸溫升，熱變形等，使主軸在長期工作時啟動快速、平穩、精度穩定。
3）X/Z軸采用伺服電機與滾珠絲杠直接連接，進給精度高，可獲得更高的加工精度；

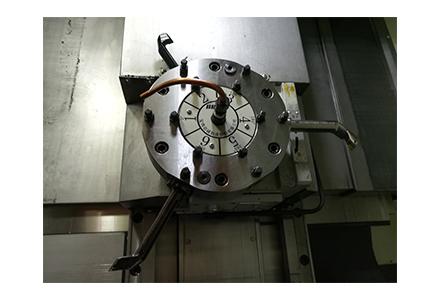

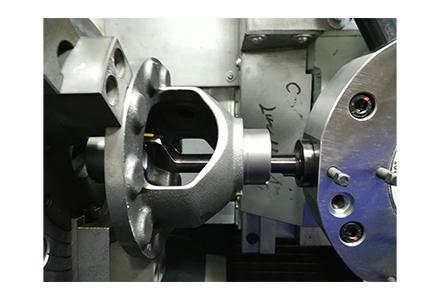

4）采用液壓轉臺實現B軸運動，實現專用鵝頸刀具自動進刀，進行差速器殼內球面、內階面的加工
5）液壓卡盤夾緊、松開和液壓尾座套筒伸縮除程序控制外，均可腳踏開關控制，方便快捷；液壓壓力調整均采用面板式旋扭操作，表盤顯示，調整安全、方便；
6）導軌、滾珠絲杠副采用集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減小摩擦阻力，提高了運動精度，保證了滾珠絲杠和導軌副的使用壽命。
適用行業：
適用于汽車行業。
技術規格：
|
|
項目 |
單位 |
CS50 |
備注 |
|
加工 范圍 |
床身最大回轉直徑 |
mm |
Φ550 |
|
|
最大車削長度 |
mm |
500 |
|
|
|
最大車削直徑 |
mm |
Φ300 |
|
|
|
液壓卡盤直徑 |
mm |
10〞 |
|
|
|
主軸 |
主軸頭型式 |
GB5900.1 |
A2-8 |
|
|
主軸軸承直徑 (前/后) |
mm |
Φ120/Φ110 |
|
|
|
主軸轉速 |
r/min |
30—3000 |
|
|
|
主電機功率(連續/30分鐘) |
kW |
11/15 |
|
|
|
床鞍
|
傾斜角度 |
DEG |
45° |
|
|
移動距離 X/Z |
mm |
210/500 |
|
|
|
快速移動速度 X/Z |
m/min |
12/16 |
|
|
|
刀架 |
刀位數 |
|
6 |
|
|
刀具尺寸 (車削/鏜孔) |
mm |
Φ25 |
|
|
| 其他 |
電源 |
kVA |
35 |
|
| 體積（長×寬×高）（不帶排屑器） | mm | 2860×1830×2020 | ||
| 總重量 | kg | 4500 |
